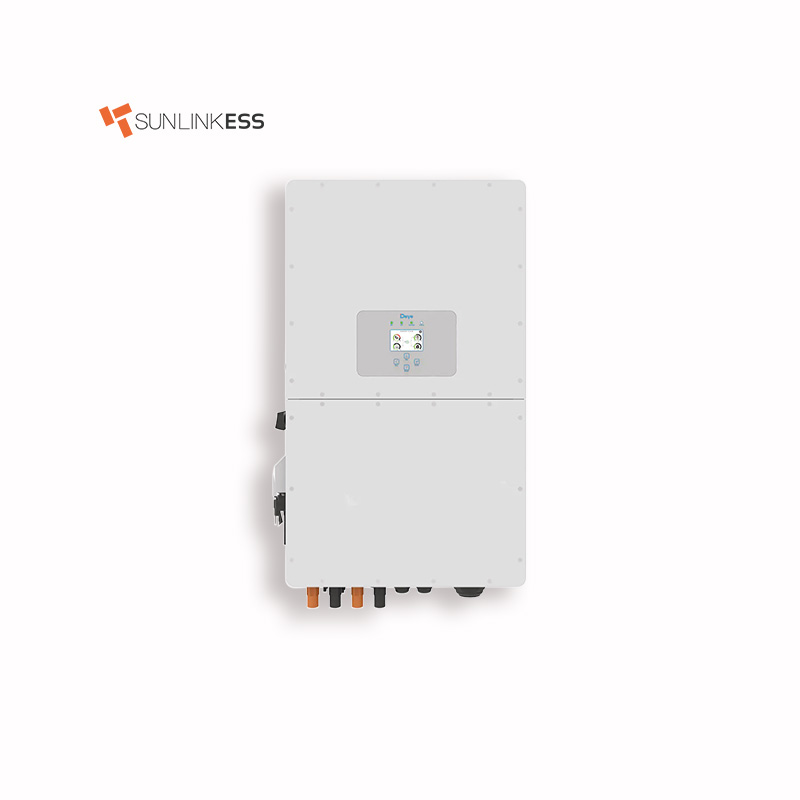

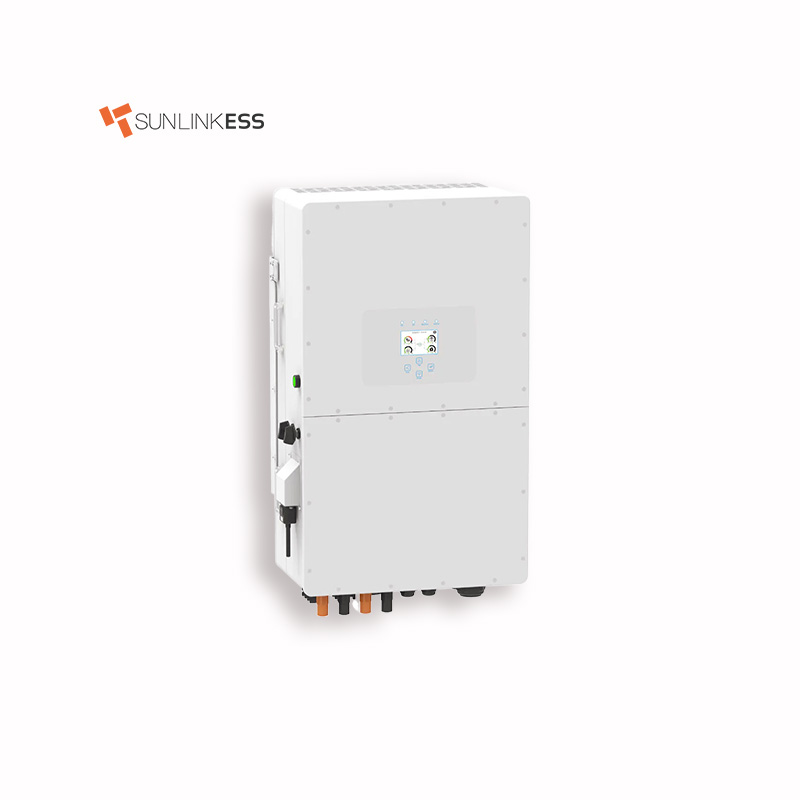

Högkvalitativ DEYE 50KW trefashybridväxelriktare är en trefasväxelriktare med en maximal uteffekt på 50KW, vilket gör den lämplig för kommersiell och industriell användning. Dessutom har den en LCD-pekskärm som ger användare realtidsinformation om växelriktarens prestanda.
DEYE 50KW trefas hybridväxelriktare är en multifunktionell växelriktare, som kombinerar funktioner från växelriktare, solcellsladdare och batteriladdare för att erbjuda avbrottsfri strömförsörjning med bärbar storlek. Med kompakt design och hög effekttäthet stöder DEYE 50KW trefashybridväxelriktare 1,3 DC/AC-förhållande, vilket sparar enhetsinvesteringar. Den stöder trefas obalanserad utdata, vilket utökar tillämpningsscenarierna.
DEYE 50KW trefashybridväxelriktare är en kraftväxelriktare som används i solenergisystem. Den har en maximal AC-utgångseffekt på 50 kilowatt och kan anslutas till batterier och elnätet. Den här trefasiga växelriktaren har också inbyggd MPPT-teknik (Maximum Power Point Tracking) för att säkerställa maximal kraftproduktion från solpaneler. Den innehåller också en rad säkerhetsfunktioner, såsom skydd mot överspänning, överström och kortslutning.

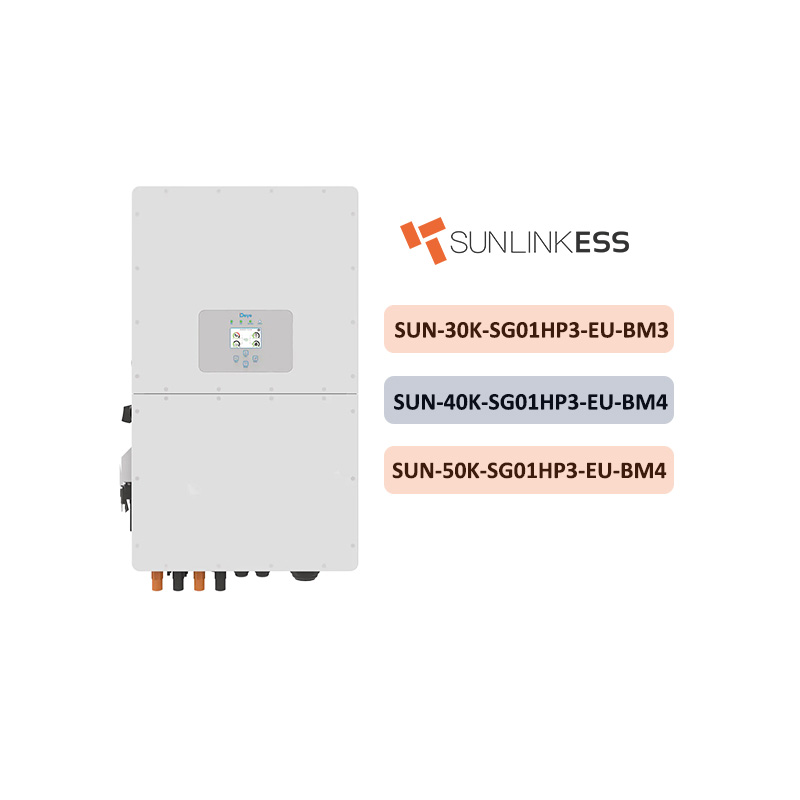

SUN-29.9/30/35/40/50K-SG01HP3-EU-BM2/3/4
Trefas | 2/3/4 MPPT | Hybrid växelriktare | HV-batteri stöds
SUN-29.9K-SG01HP3-EU-BM3
SUN-30K-SG01HP3-EU-BM3
SUN-35K-SG01HP3-EU-BM3
SUN-40K-SG01HP3-EU-BM4
SUN-50K-SG01HP3-EU-BM4
Växelriktaren kan användas i både nätbundna och off-grid applikationer och har en inbyggd batteriladdare för användning med energilagringssystem. Den har en maximal AC-utgångseffekt på 50kW och en maximal DC-ingångsspänning på 1 000V. DEYE 50KW trefas hybridväxelriktare stöder 1,3 DC/AC-förhållande, vilket sparar enhetsinvesteringar. Den stöder trefas obalanserad utdata, vilket utökar tillämpningsscenarierna.
Fjärravstängningsfunktion
Smart övervakningsplattform
Tack vare den smarta övervakningsplattformen stödjer DEYE 50KW trefashybridväxelriktarprodukter fjärravstängning omedelbart när olyckan inträffar. Att ställa in parametrar och FW-uppdateringar på distans, vilket gör PV-anläggningens drift och drift enklare.
Teknisk data
Modell | SUN-29.9K-SG01HP3 -EU-BM3 |
SUN-30K-SG01HP3 -EU-BM3 |
SUN-35K-SG01HP3 -EU-BM3 |
SUN-40K-SG01HP3 -EU-BM4 |
SUN-50K-SG01HP3 -EU-BM4 |
Batteriingångsdata | |||||
Batterityp | Litium-jon | ||||
Batterispänningsområde (V) | 160-800 | ||||
Max. Laddningsström (A) | 50+50 | ||||
Max. Urladdningsström (A) | 50+50 | ||||
Antal batteriingång | 2 | ||||
Laddningsstrategi för Li-Ion-batteri | Självanpassning till BMS | ||||
PV String Indata | |||||
Max. DC Input Power (W) | 38870 | 39000 | 45500 | 52000 | 65000 |
Max. DC-ingångsspänning (V) | 1000 | ||||
Startspänning (V) | 180 | ||||
MPPT-intervall (V) | 150-850 | ||||
Full last DC-spänningsområde (V) | 360-850 | 360-850 | 420-850 | 360-850 | 450-850 |
Nominell DC-ingångsspänning (V) | 600 | ||||
PV-ingångsström (A) | 36+36+36 | 36+36+36 | 36+36+36 | 36+36+36+36 | |
Max. PVIsc(A) | 55+55+55 | 55+55+55 | 55+55+55 | 55+55+55+55 | |
Antal MPP-spårare | 3 | 4 | |||
Antal strängar per MPP Tracker | 2+2+2 | 2+2+2+2 | |||
AC utdata | |||||
Nominell AC Output Active Power (W) | 29900 | 30000 | 35000 | 40000 | 50000 |
Max AC Output Active Power (W) | 29900 | 33000 | 38500 | 44000 | 55000 |
AC Output Nominell ström (A) | 45,4/43,4 | 45,5/43,5 | 53,1/50,8 | 60,7/58 | 75,8/72,5 |
Max. AC Output Nominell ström (A) | 45,4/43,4 | 50/47,8 | 58,4/55,8 | 66,7/63,8 | 83,4/79,7 |
Max. Trefas obalanserad utström (A) | 60 | 60 | 60 | 70 | 83.3 |
Max. Kontinuerlig AC-genomströmning (A) | 200 | ||||
Peak Power (Off Grid) | 1,5 tid av märkeffekt, 10 S | ||||
Generatoringång/smart belastning/AC-kopplingsström (A) | 45,4/200/45,4 | 45,5/200/45,5 | 53.1/200/53.1 | 60,7/200/ 60,7 | 75,8/200/75,8 |
Effektfaktorjusteringsområde | 0,8 vilket leder till 0,8 eftersläpning | ||||
Utfrekvens och spänning | 50/60HZ; 3L/N/PE 220/380,230/400Vac | ||||
Rutnätstyp | Tre fas | ||||
Total harmonisk distorsion (THD) | <3 % (av nominell effekt) | ||||
DC-ströminsprutning | <0,5 % in | ||||
Effektivitet | |||||
Max. Effektivitet | 97,60 % | ||||
Euro Efficiency | 97,00 % | ||||
MPPT-effektivitet | 99,90 % | ||||
Skydd | |||||
Integrerad | Anti-öskydd, PV String Input Reverse Polarity Protection, Isolationsmotståndsdetektering, Resistor Monitoring Unit, Output Over Current Protection, Output Shorted Protection, Surge Protection | ||||
Överspänningskategori | DC Typ ll/AC Typ III | ||||
Certifieringar och standarder | |||||
Rutreglering | IEC 61727,1 EC 62116, CEI0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | ||||
Säkerhet EMC / Standard | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | ||||
Generell information | |||||
Drifttemperaturområde (℃) | -40-60 ℃, >45 ℃ Nedstämpling | ||||

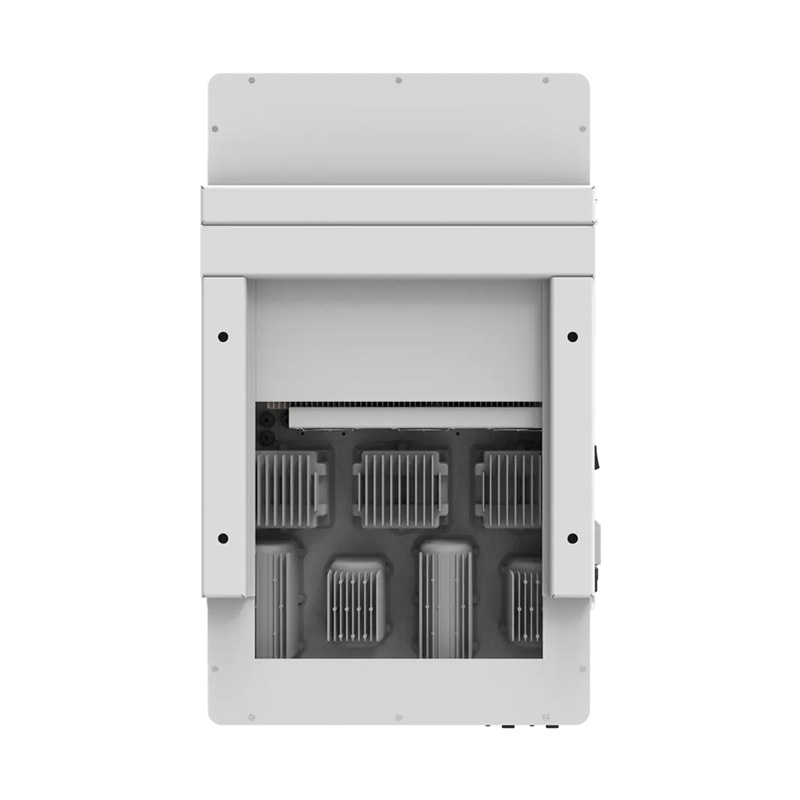

Kyl | Smart kylning | ||||
Buller (dB) | <65dB | ||||
Kommunikation med BMS | RS485; BURK | ||||
vikt (kg) | 80 | ||||
Skåpstorlek (BxHxD mm) | 527x894x294 (exklusive kontakter och fästen) | ||||
Skyddsgrad | IP65 | ||||
Installationsstil | Väggmonterad | ||||
Garanti | 5 år (10 år valfritt) |
Produktfunktioner:
● 100 % obalanserad uteffekt, varje fas ● AC-koppling för att eftermontera befintligt solsystem ● Max. 10 st parallellt för drift på nätet och utanför nätet; Stöd flera batterier parallellt ● Max. laddnings-/urladdningsström på 100A ● Högspänningsbatteri, högre effektivitet ● 6 tidsperioder för batteriladdning/urladdning ● Stöd för lagring av energi från dieselgenerator

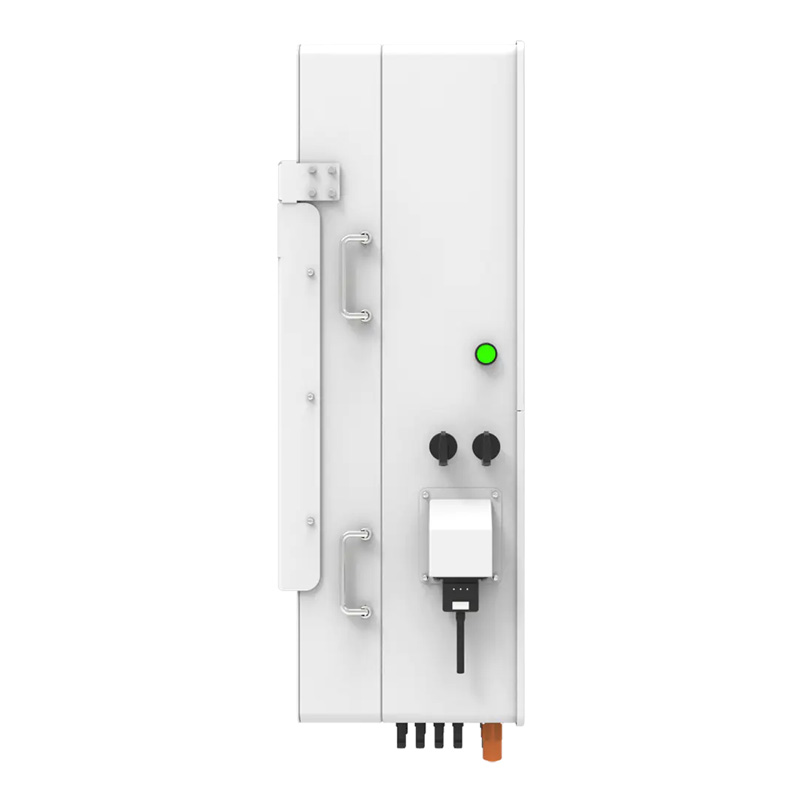

Produktinformation:
1: Inverterindikatorer | 7: Parallellport | 13: Grid |
2: LCD-skärm | 8: CAN-port | 14: Funktionsport |
3: Funktionsknappar | 9: DRM-port | 15: Ladda |
4: Ström på/av-knapp | 10: BMS-port | 16: PV-ingång |
5: DC-brytare | 11: RS485-port | 17: Batteriingång |
6: Mätarport | 12: Generatoringång | 18: WiFi-gränssnitt |
