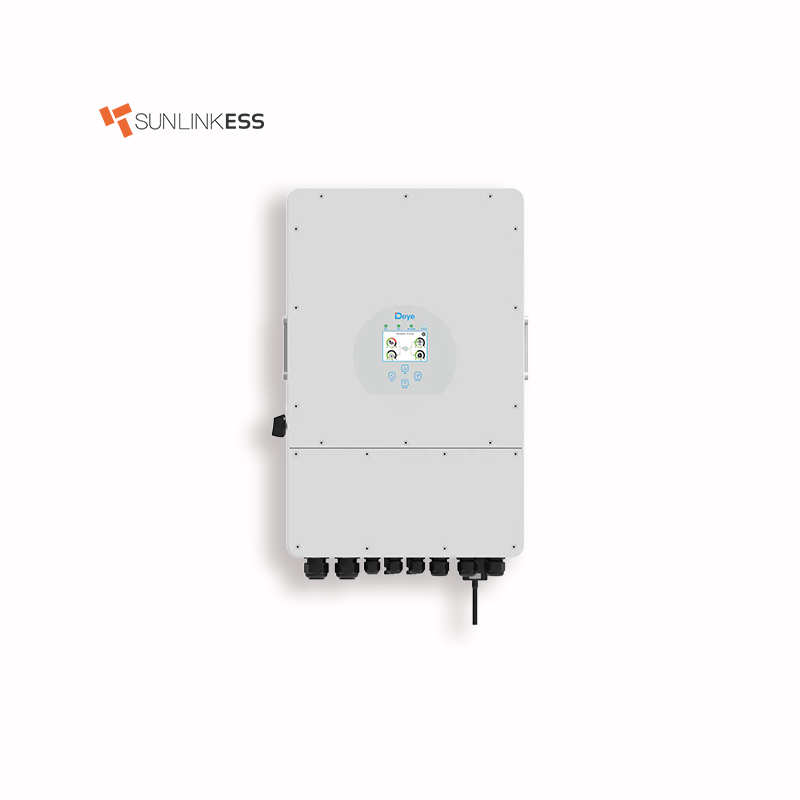

DEYE 12KW trefas hybridväxelriktare

SUN 5~12K-SG är helt ny trefas hybridväxelriktare med låg batterispänning 48V, vilket garanterar systemet säkert och pålitligt. Som professionell tillverkare vill vi ge dig DEYE 12KW trefas hybridväxelriktare. Och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.

Skicka förfrågan

Produktbeskrivning

SUN-5/6/8/10/12K-SG04LP3

5-12kW | Trefas | 2 MPPT | Hybrid växelriktare | Lågspänningsbatteri

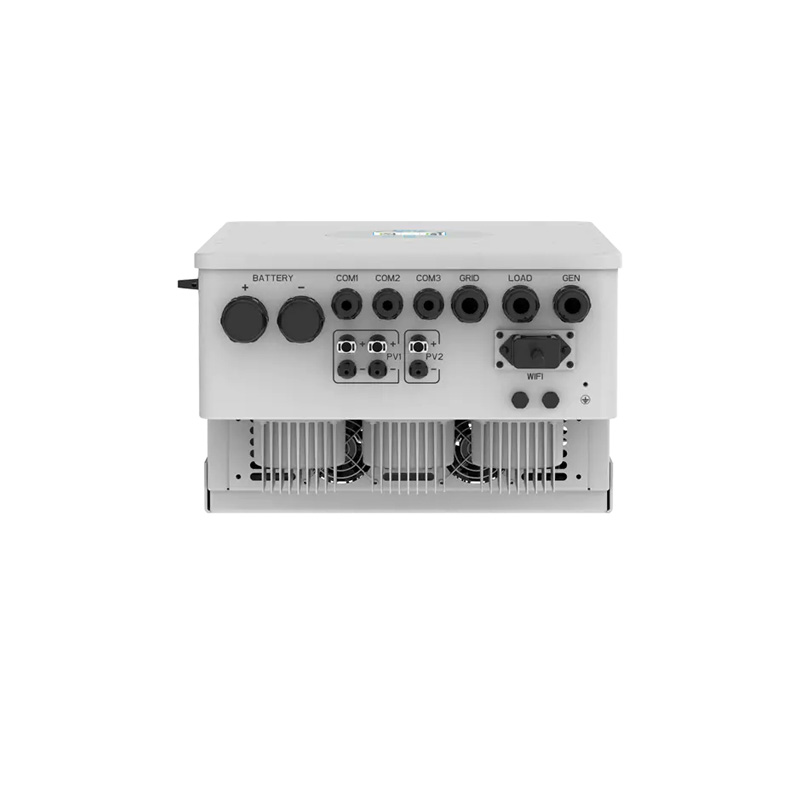

DEYE 12KW trefashybridväxelriktare, en av SUN 5~12K-SG-serien, är helt ny trefashybridväxelriktare med låg batterispänning 48V, vilket garanterar systemet säkert och pålitligt. Med kompakt design och hög effekttäthet stöder denna serie 1,3 DC/AC-förhållande, vilket sparar enhetsinvesteringar. Den stöder trefas obalanserad utdata, vilket utökar tillämpningsscenarierna. Utrustad med CAN-port (x2) BMS och parallell, x1 RS485-port för BMS, x1 RS232-port för fjärrstyrning, x1 DRM-port, vilket gör systemet smart och flexibelt.

Fjärravstängningsfunktion
Smart övervakningsplattform
Tack vare den smarta övervakningsplattformen stöder DEYE 12KW trefashybridväxelriktarprodukter fjärravstängning omedelbart när olyckan inträffar. Att ställa in parametrar och FW-uppdateringar på distans, vilket gör PV-anläggningens drift och drift enklare.

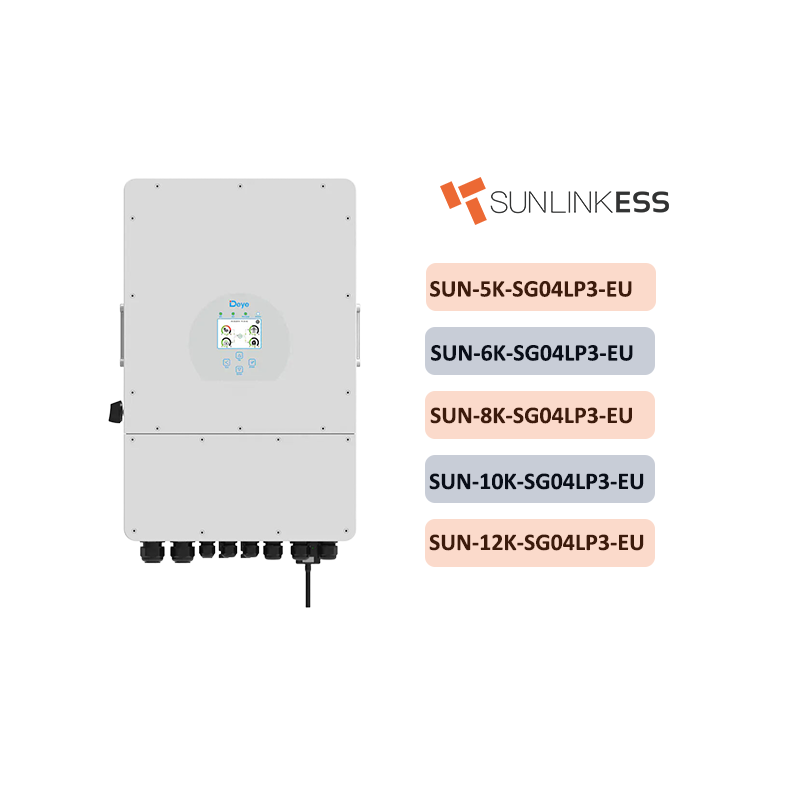

SUN-5/6/8/10/12K-SG04LP3

Trefas | 2 MPPT | Hybrid växelriktare | Lågspänningsbatteri

SUN-5K-SG04LP3-EU
SUN-6K-SG04LP3-EU
SUN-8K-SG04LP3-EU
SUN-10K-SG04LP3-EU
SUN-12K-SG04LP3-EU

Teknisk data

Modell	SUN-5K -SG04LP3-EU	SUN-6K -SG04LP3-EU	SUN-8K -SG04LP3-EU	SUN-10K -SG04LP3-EU	SUN-12K -SG04LP3-EU
Batteriingångsdata
Batterityp	Blysyra eller litiumjon
Batterispänningsområde (V)	40-60
Max. Laddningsström (A)	120	150	190	210	240
Max. Urladdningsström (A)	120	150	190	210	240
Extern temperatursensor	Ja
Laddningskurva	3 steg / utjämning
Laddningsstrategi för Li-Ion-batteri	Självanpassning till BMS
PV String input Data
Max. DC Input Power (W)	6500	7800	10400	13000	15600
Nominell PV-ingångsspänning (V)	550(160-800)
Startspänning (V)	160
MPPT spänningsområde (V)	200-650
Full last DC-spänningsområde (V)	350-650
PV-ingångsström (A)	13+13			26+13
Max.PVIsc(A)	17+17			34+17
Antal MPP-spårare	2
Antal strängar per MPPTracker	1+1			2+1
AC utdata
Nominell AC Output Active Power (W)	5000	6000	8000	10000	12000
Max AC Output Active Power (W)	5500	6600	8800	11000	13200
AC Output Nominell ström (A)	7.6Z7.2	9,1/8,7	12.1/11.6	15,2/14,5	18.2/17.4
Max AC-utgångsström (A)	8,4/8	10/9.6	13.4/12.8	16,7/15,9	20/19.1
Max trefas obalanserad utström (A)	11.4/10.9	13.6/13	18.2/17.4	22.7/21.7	27.3/26.1
Max utgående kortslutningsström (A)	75
Max. Kontinuerlig AC-genomströmning (A)	45
Peak Power (från nätet)	2 gånger märkeffekt, 10 S
Effektfaktor	0,8 vilket leder till 0,8 eftersläpning
Utfrekvens och spänning	50/60HZ； 3L/N/PE 220/380,230/400Vac
Rutnätstyp	Tre fas
Total harmonisk distorsion (THD)	<3 % (av nominell effekt)
DC-ströminsprutning	<0,5 % in
Effektivitet
Max. Effektivitet	97,60 %
Euro Efficiency	97,00 %
MPPT-effektivitet	99,90 %
Skydd
Integrerad	Anti-öskydd, PV String Input Reverse Polarity Protection, Isolationsresistor Detektering, Restströmsövervakningsenhet, Output Over Current Protection, Output Shorted Protection
Överspänningsskydd	DC Typ lll / AC Typ lll
Överspänningskategori	DC Typ ll / AC Typ III
Certifieringar och standarder
Rutreglering	IEC 61727, IEC 62116. EN 50549, AS 4777.2, VDE-AR-N4105, UNE 217002. VDE 0126, CEI 0-21, OVE-Richtlinie R25, NRS 097.C10/11
Säkerhet EMC / Standard	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Generell information
Drifttemperaturtemperaturområde (℃)	-40-60 ℃, >45 ℃ Nedstämpling
Kyl	Smart kylning
Buller (dB)	<45 dB
Kommunikation med BMS	RS485; BURK
vikt (kg)	33.6
Skåpstorlek (BxHxD mm)	422x702x281 (exklusive kontakter och fästen)
Skyddsgrad	IP65
Installationsstil	Väggmonterad
Garanti	5 år (10 år valfritt)

Produktfunktioner:

● 100 % obalanserad uteffekt, varje fas; Max. uteffekt upp till 50 % märkeffekt
● AC-koppling för att eftermontera befintligt solsystem
● Max. 10 st parallellt för drift på nätet och utanför nätet; Stöd flera batterier parallellt
● Max. laddnings-/urladdningsström på 240A
● Stöd för lagring av energi från dieselgenerator
● 48V lågspänningsbatteri, transformatorisoleringsdesign
● 6 tidsperioder för batteriladdning/urladdning

Ansökan:

Följande illustration visar den grundläggande användningen av denna växelriktare.
Det inkluderar också följande enheter för att ha ett komplett körsystem.
- Generator eller Utility
- PV-moduler

DEYE 12KW trefas hybridväxelriktare är främst designad för användning i bostäder och kommersiella applikationer. Denna speciella växelriktare är en "hybrid" växelriktare, vilket betyder att den kan fungera med både solenergi och batterikraft, vilket gör den väl lämpad för användning i off-grid eller avlägsna platser där konsekvent nätkraft kanske inte är tillgänglig.
