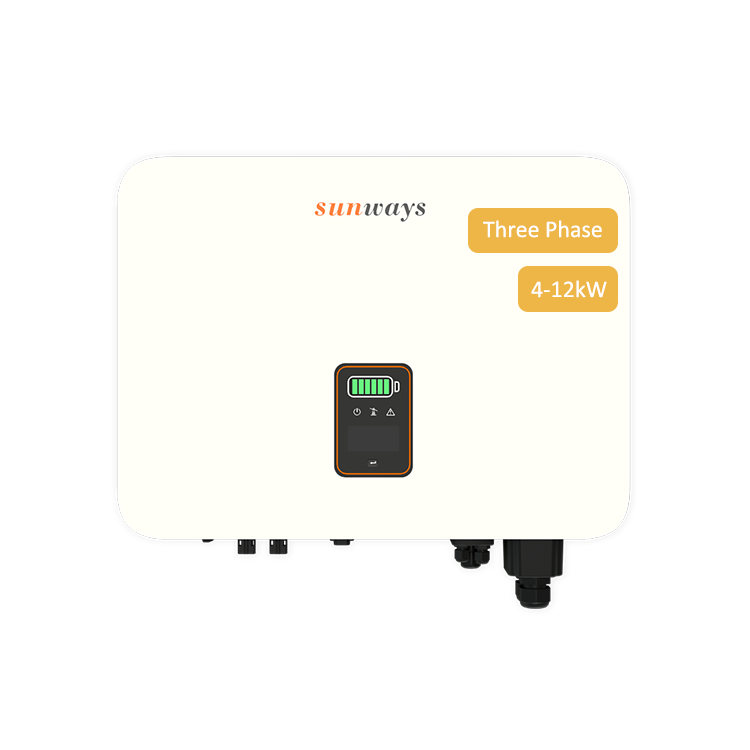

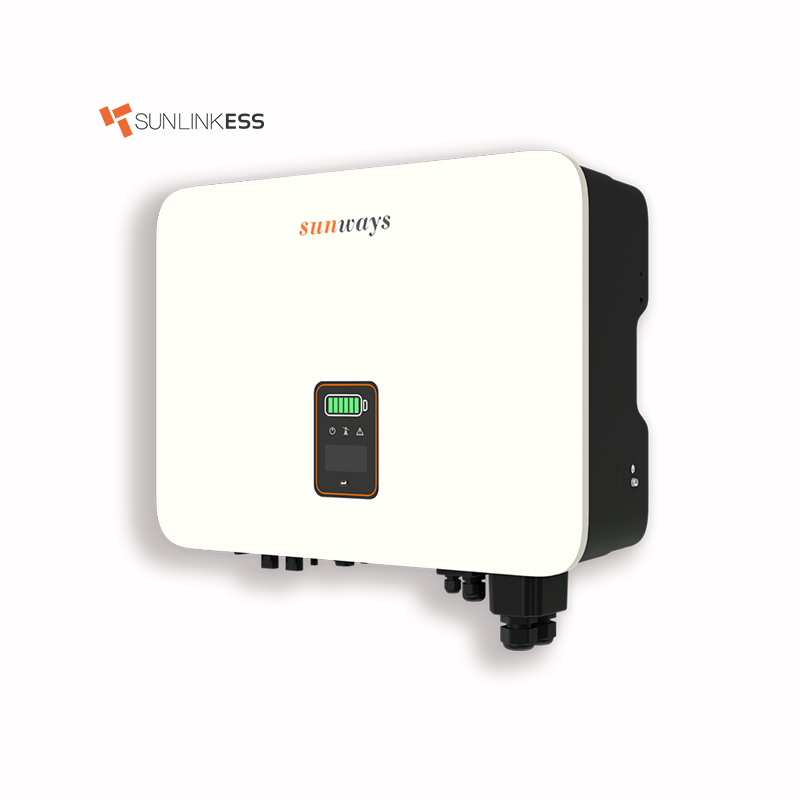

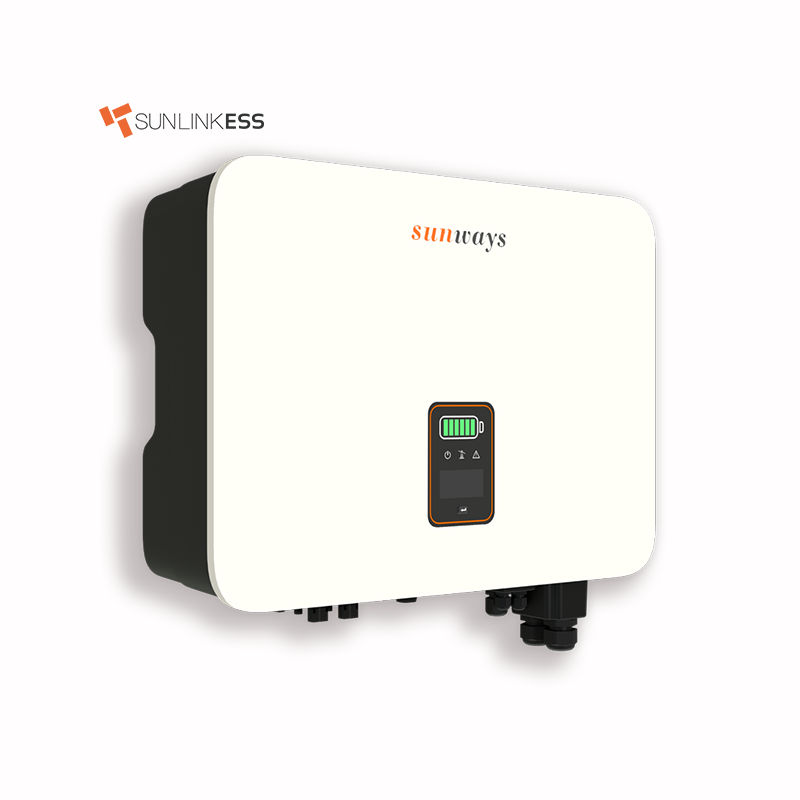

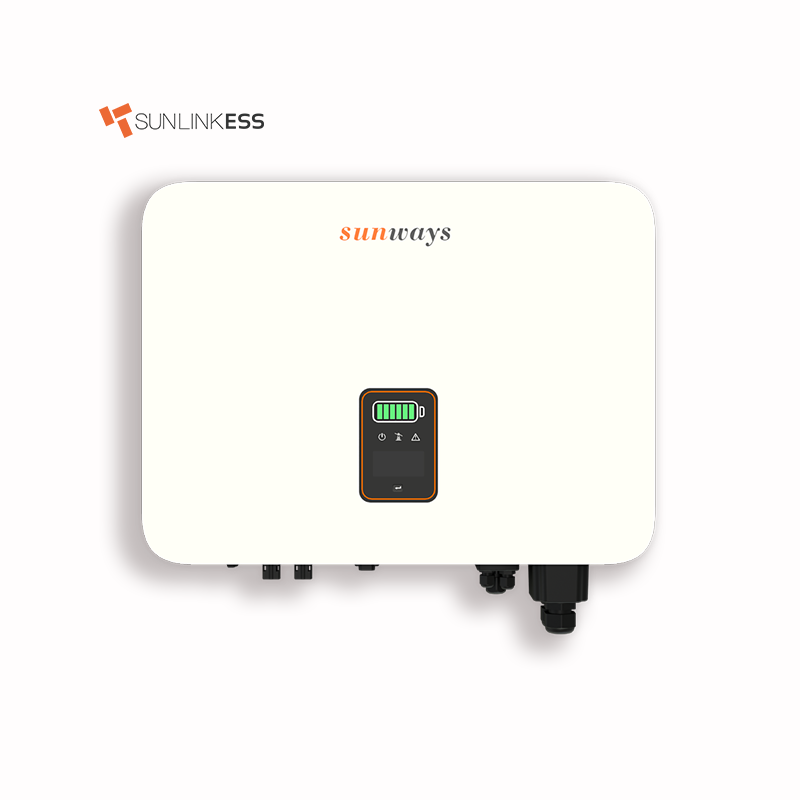

Sunways 12KW trefas hybridväxelriktare

Sunways 4-12kW hybridväxelriktare är en avancerad växelriktare som används i trefasiga solenergisystem. Fashion Sunways 12KW trefas hybridväxelriktare är designad för att fungera med både batterier och nätet.

Skicka förfrågan

Produktbeskrivning

Sunways 12KW trefashybridväxelriktare kan omvandla likström från solpaneler till växelström för att användas i hem, företag eller matas till elnätet, och realiserar intelligent energihantering och sändning. Med ett batteriområde som spänner från 140V till 750V, det vidgar möjligheterna till förbättrad energilagring. Detta leder till fler batterianslutningar och en ökad energikapacitet, vilket säkerställer större energisäkerhet och potentiella besparingar på din dagliga elförbrukning.Sunways 12KW trefashybridväxelriktare har MPPT-teknik (Maximum Power Point Tracking) för att säkerställa maximal kraftproduktion från solpaneler. Dessutom har den inbyggda kommunikationsprotokoll för att underlätta fjärrövervakning och hantering av systemet.

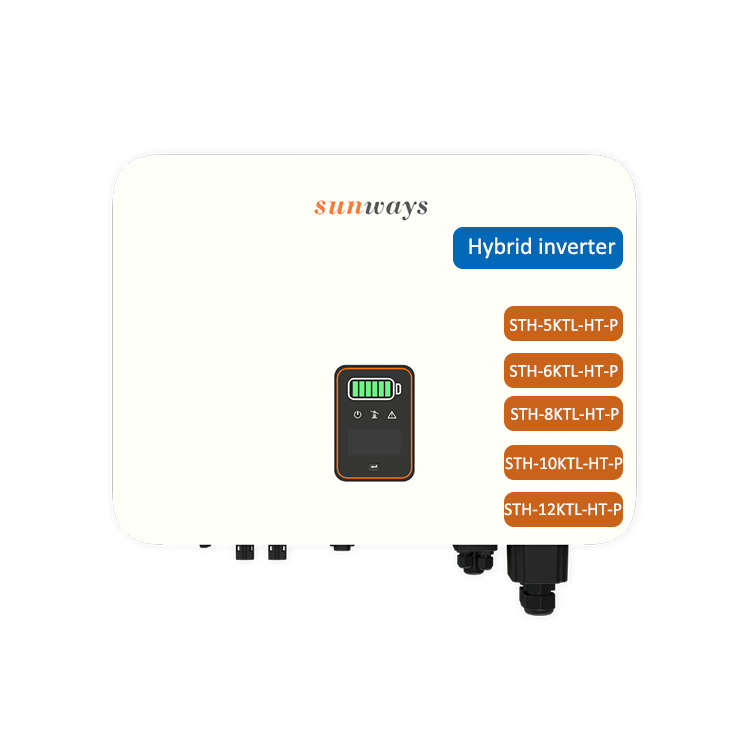

SUNWAYS STH 4~12KTL-HT-P
HYBRIDSERIE | 2 MPPTs |Trefas

STH-4KTL-HT-P
STH-5KTL-HT-P
STH-6KTL-HT-P
STH-8KTL-HT-P
STH-10KTL-HT-P
STH-12KTL-HT-P

Sunways 12KW trefas Hybrid Inverter solsystem består vanligtvis av PV array, hybrid inverter, litiumbatteri, laster och elnät. Som visas i följande figur:

Denna hybridväxelriktare har en maximal AC-utgångseffekt på 12 kilowatt och växelriktaren har också höghastighetsväxlingsteknik för att minska totala omvandlingsförluster. Sunways hybridväxelriktare förlitar sig på överbelastningsförmåga och brett effektområde, kostnaderna för vissa stora växelriktare är något lägre än liknande produkter från andra tyska märken. Med många mottagna regionala certifikat eller på väg är denna serie redo att säljas på många marknader som Europa, Storbritannien, Sydafrika, Australien, Nordamerika, Indien, etc.

Tekniska parametrar

Modell		STH-4KTL-HT	STH-5KTL-HT	STH-6KTL-HT	STH-8KTL-HT	STH-10KTL-HT	STH-12KTL-HT
PV-ingång	Max. Ineffekt (W)	6 400	8 000	9 600	12 800	16 000	19 200
	Startspänning (V)	150	150	180	180	180	180
	Max. DC-ingångsspänning (V)	1000	1000	1000	1000	1000	1000
	Nominell DC-ingångsspänning (V)	620	620	620	620	620	620
	MPPT spänningsområde (V)	100-850	100-850	100-850	100-850	100-850	100-850
	Antal MPP Trackers	2	2	2	2	2	2
	Antal PV-ingångar	1/1	1/1	1/1	1/1	1/1	1/1
	Max. Ingångsström (A)	13/13	13/13	13/13	13/13	13/13	13/13
	Max. Kortslutningsström (A)	18/18	18/18	18/18	18/18	18/18	18/18
Batteri	Batterityp	Litiumbatteri (med BMS)
	Batterikommunikationsläge	CAN/RS485
	Batterispänningsområde (V)	135-750
	Max. Laddnings-/urladdningsström (A)	25/25
	Märkström för inbyggd säkring (A)	63
Utdata (rutnät)	Nominell uteffekt (W)	4 000	5 000	6 000	8 000	10 000	12 000
	Max. Uteffekt (W)	4 400	5 500	6 600	8 800	11 000	13 200
	Max. Synbar effekt (VA)	4 400	5 500	6 600	8 800	11 000	13 200
	Max. Ingångseffekt (VA)	8 000^①	10,00^①	12 000^①	16 000^①	16 500^①	16 500^①
	Max. Batteriets laddningseffekt (W)	4 000	5 000	6 000	8 000	10 000	12 000
	Nominell utspänning (V)	3L/N/PE, 230/400V
	Nominell AC-frekvens (Hz)	50/60Hz 45-55Hz/55-65Hz
	Max. Utström (A)	6.7	8.3	10	13.3	16.5	20
	Effektfaktor	0,8 ledande --- 0,8 eftersläpande
	Max. Total harmonisk distorsion	<3 % @Nominell uteffekt
	DCI	<0,5 % ln
Utdata (backup)	UPS-växlingstid	<10 ms
	Nominell utspänning (V)	3L/N/PE, 230/400V
	Nominell AC-frekvens (Hz)	50/60Hz 45-55Hz/55-65Hz
	Max. Synbar kraft (A)	4 400	5 500	6 600	8 800	11 000	13 200
	Peak output skenbar effekt (VA)	8 000^②, 60-tal	10 000^②, 60-tal	12 000^②, 60-tal	16 000^②, 60-tal	20 000^②, 60-tal	20 000^②, 60-tal
	Toppeffekt skenbar effekt/per fas (A)	16,00^③	2 100^③	2 600^③	3 300^③	4 000^③	5 000^③
	Spännings harmonisk distorsion	<3 % @Linjär belastning
Effektivitet	Max. Effektivitet	98,1 %	98,1 %	98,1 %	98,2 %	98,2 %	98,2 %
	Europeisk effektivitet	97,3 %	97,3 %	97,3 %	97,4 %	97,4 %	97,4 %
	Max. Konverteringseffektivitet för batteriladdning	96,2 %	96,2 %	96,2 %	96,3 %	96,3 %	96,3 %
	Max. Konverteringseffektivitet för batteriurladdning	96,2 %	96,2 %	96,2 %	96,3 %	96,3 %	96,3 %

Skydd
DC omvänd polaritetsskydd	Integrerad
Batteriingång Skydd mot omvänd anslutning	Integrerad
Isolationsmotståndsskydd	Integrerad
DC-brytare	Frivillig
Överspänningsskydd	Integrerad
Övertemperaturskydd	Integrerad
Restströmsskydd	Integrerad
Öskydd	Frekvensförskjutning, integrerad
AC överspänningsskydd	Integrerad
Överbelastningsskydd	Integrerad
AC Kortslutningsskydd	Integrerad

Generell information
Mått (mm)	550W410H175D
Vikt (kg)	26~28
Skyddsgrad	IP65
Egenkonsumtion på natten (V)	<15
Topologi	Transformator mindre
Drifttemperaturområde (° C)	-30-60
Relativ luftfuktighet (%)	0-100 %
Arbetshöjd (m)	4 000 (nedstämpling @ > 3 000)
Kyl	Naturlig konvektion
Ljudnivå (dB)	<25
Visa	OLED & LED
Kommunikation	WiFi/LAN (valfritt)

Ledande funktioner:
● Max. effektivitet upp till 98,2 %
● Fläktlös design, ultratystnad
● Intelligent kraftöverföring
● Stöd för obalansutgång på både nät- och back-up-sidan
● Kraftfull lastanpassningsförmåga, stödjer flera laster stabil åtkomst
● OLED-skärm+app, två sätt för datakontroll och hantering
● Avbrottsfri strömförsörjning, byt till off-grid-läge inom 10ms
● 140~750V superbrett batterispänningsområde, anpassa till batteri med större kapacitet

Ansökan:

Morgon: låg produktion, hög efterfrågan
Tidigt på morgonen kan PV-generering inte möta energiförbrukningen, Sunways energilagringssystem kommer att överbrygga gapet med ström som lagrats i batteriet föregående dag.

Middag: hög produktion, låg efterfrågan
PV-genereringen är på topp på dagtid. Men eftersom ingen är hemma och energiförbrukningen är mycket låg, så kommer den mesta genererade kraften att lagras i batteriet i Sunways energilagringssystem.

Kväll: stor efterfrågan, noll produktion
Den högsta energiförbrukningen på en dag är på kvällen och PV genererar lite ens noll energi vid denna tidpunkt. Sunways energilagringssystem kommer att överbrygga gapet med den kraft som genereras under dagen.
